가격문의
PCIe 확장 모듈
컨트롤러: 힐셔 넷X100
프로토콜: 프로피버스 DP V1
신호 인터페이스: Iso.RS-485, Rxd/Txd-p, Rxd/Txd-n
속도: 9.6kbps ~ 12Mbps
2채널 CAN 포트
CAN2.0B를 지원하며 CAN2.0A와 호환됩니다.
데이터 전송 속도: 1베가비트/초
2,500VDC의 광학 절연 보호로 시스템 신뢰성 보장
호스트 버스 4레인 Gen 2.0 PCIe 인터페이스, PCIexpress 기본 사양, 개정판 2.0을 준수함

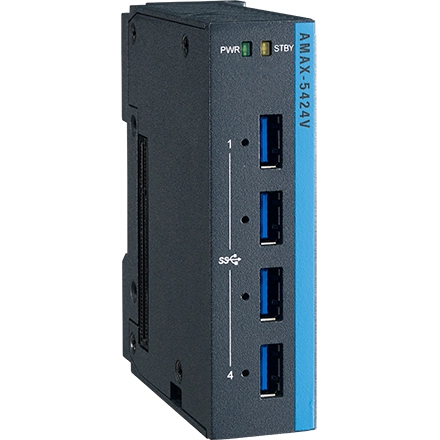

컨트롤러 호스트 컨트롤러 — 프레스코 FL1100은 USB 3.0 사양 및 인텔® xHCi 사양, 개정판 1.0을 준수합니다.
맥스.전류: 포트당 최대 1,500mA
데이터 전송 속도: 초고속 (5.0Gbps), 고속 (480.0Mbps), 최대 속도 (12.0Mbps), 저속 (1.5Mbps)
호환성 IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3af
속도: 10/100/1000Mbps
포트 수: 2기가비트 이더넷 미디어 액세스 제어 (MAC) 및 물리 계층 (PHY) 포트

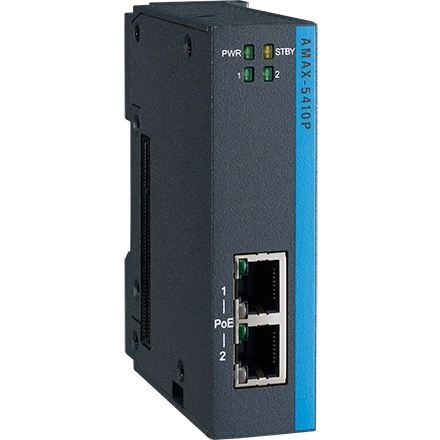

입력 전압: WISE-5000 CPU 모듈에서 직접 공급되는 24VDC
출력 PoE 전력: 48VDC PoE 전원 출력, 포트당 15.4W, 총 최대 20W
호환성: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3af

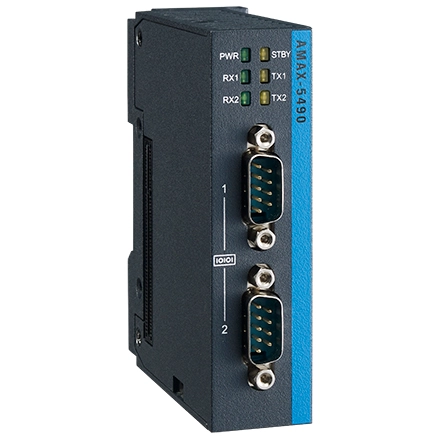

데이터 비트: 5, 6, 7, 8
스톱 비트: 1, 1.5, 2
패리티: 없음, 짝수, 홀수
전송 속도: 50bps ~ 230.4kbps
데이터 신호: RS-232: TxD, RxD, GND RS-422: Tx+, Tx-, Rx+, RXRS-485: 데이터+, 데이터-
FIFO: 256바이트
흐름 제어: Xon/Xoff
인터페이스: 풀 사이즈 미니 PCI 익스프레스 2.0
SIM 카드 슬롯: 나노 SIM 카드
안테나: 상단에 1x SMA 구멍
디지털 I/O

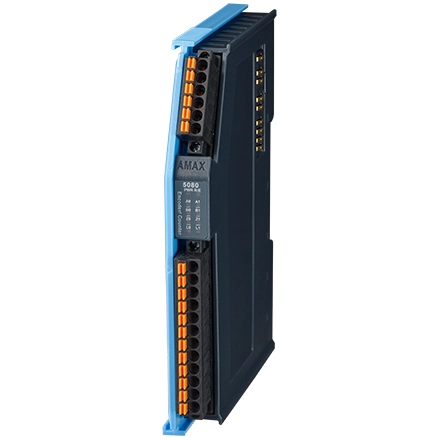

인코더 유형: SSI (바이너리/그레이 코드)
래치 카운터 값
콤퍼레이터 2*2
트리거 출력 비교*2
오버플로/언더플로우 감지
카운터 값 재설정
카운터 값 설정
입력 필터
위치 비교 출력
A/B 위상 입력 복귀
주파수 측정 (펄스 입력)
채널: 2
카운팅 범위: 32비트
모드: 카운터 (업/다운, 양방향, 상향, A/B 페이즈)
신호 입력: 로직 레벨 0:0 ~ 3 VDC, 로직 레벨 1:10 ~ 30 VDC
입력 주파수: 최대 5Hz ~ 1MHz(주파수 모드), 최대 1MHz(카운터 모드)
릴레이 유형: 폼 A (SPST)
접촉 등급: 250VAC @ 5A, 30VDC @ 5A
절연 저항: 1GΩ (최소) @ 500VDC
고장 전압: 500VAC (50/60Hz)

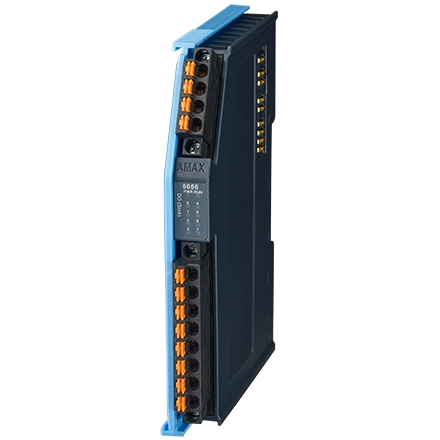

채널: 16 (소스 유형)
정격 전압: 10~30VDC
정격 전류 출력: 신호 “1"에서 채널당 0.5A
누설 전류: 신호 “0"에서 채널당 10μA
출력 지연: 로직 레벨 0에서 1:150 μs, 로직 레벨 1에서 0까지: 2ms
채널: 16 (싱크 타입)
정격 전류 출력: 신호 “1"에서 채널당 0.3A
누설 전류: 신호 “0"에서 채널당 25μA
출력 지연: 로직 레벨 0에서 1:10 μs, 로직 레벨 1에서 0까지: 100μs

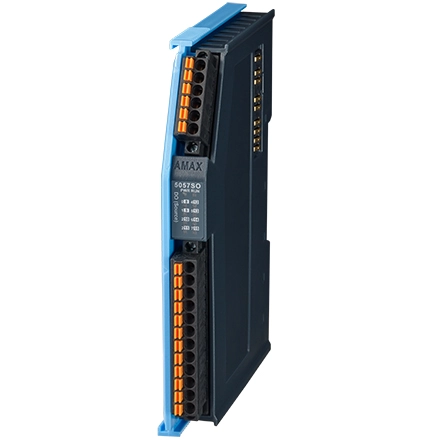

정밀하고 결정적인 디지털 출력
2채널 타임스탬프 디지털 출력
타임스탬프 해상도: 1ns
동기화된 디지털 출력

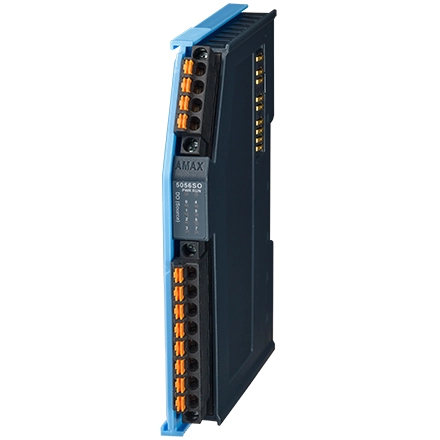

채널: 8 (소스 유형)
전압 등급: 10~30VDC
출력 지연: 로직 레벨 0에서 1:150μs, 로직 레벨 1에서 0까지: 2ms
채널: 8 (싱크 타입)
출력 지연: 로직 레벨 0에서 1:10μs, 로직 레벨 1에서 0까지: 100μs
채널 수: 16개
디지털 입력, 건식 접점, 로직 레벨 1: ISO.GND에 가까움, 로직 레벨 0: 개방, 습식 접점, 정격 전압: 24VDC, 로직 레벨 1:10~30VDC, 로직 레벨 0: -3~3VDC
입력 지연: 로직 레벨 0에서 1:4ms, 로직 레벨 1에서 0까지: 4ms
디지털 필터: 3ms
정밀하고 결정적인 디지털 입력
2채널 타임스탬프 디지털 입력
6채널 일반 디지털 입력
라이징 에지 및 폴링 에지 DI 래치

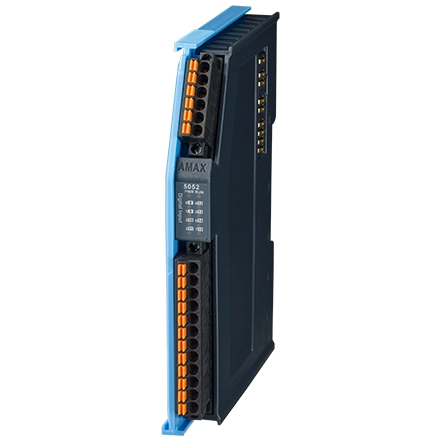

채널: 8
디지털 입력: 건식 접촉 로직 레벨 1: ISO.GND에 가깝습니다. 로직 레벨 0: 개방형, 습식 접촉 정격 전압: 24VDC, 로직 레벨 1:10~30VDC 및 -10~-30VDC, 로직 레벨 0: -3~3 VDC
아날로그 I/O
채널: 4
출력 유형: V, mV, mA
출력 범위: 0~5V, 0~10V, ±5V, ±10V, 4~20mA, 0~20mA
해상도: 정확도가 높은 16비트, 0.01% FSR @25 °C
슬루 레이트: 구성 가능
드리프트: ± 50ppm/°C
전류 부하 저항: 최대 500Ω
전압 부하 저항: 최소 1KΩ

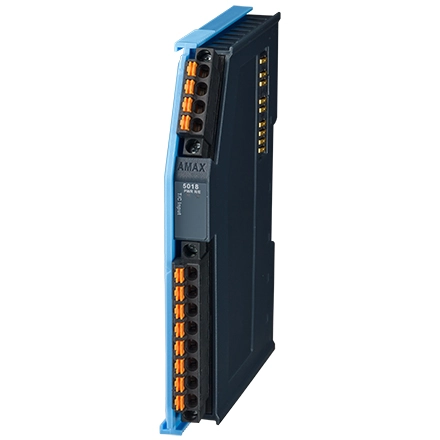

채널: 6개의 디퍼런셜
입력 유형: V, mV, 써모커플
입력 임피던스: >2MΩ
전압 범위: ±50 mV, ±100 mV, ±500 mV, ±1 볼트, ±2.5 볼트
해상도: 16비트
FSR 정확도: ± 0.1% @25 °C의 16비트
샘플 범위: 100샘플/초 (채널당)

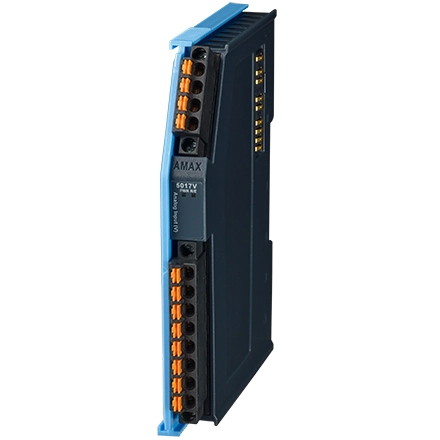

채널: 6 (차동)
입력 유형: V, mV
전압 범위: ±150 mV, ±500 mV, ±1V, ±5 볼트, ±10 볼트
입력 임피던스: >10M Ω
해상도: ± 0.1% FSR 정확도의 16비트
샘플 속도: 100 샘플/초 (채널당)
채널: 4 (차동)
입력 유형: V, mA
전압 범위: ±10 볼트, 0 ~ 10 볼트, 0 ~ 20 밀리암페어
입력 임피던스: 800kΩ, 전압 입력용, 500Ω, 전류 입력용
해상도: 16비트 (전압 입력의 경우 ± 0.1%, 전류 입력의 경우 16비트 ± 0.2%)
FSR 정확도: @25 °C
샘플 속도: 10k 샘플/s (채널당)
입력 유형: mA
전압 범위: ±20 밀리암페어, 0 ~ 20 밀리암페어, 4 ~ 20 밀리암페어
입력 임피던스: 120Ω
FSR 정확도: ± 0.2% @25 °C의 16비트
번아웃 감지: 예
