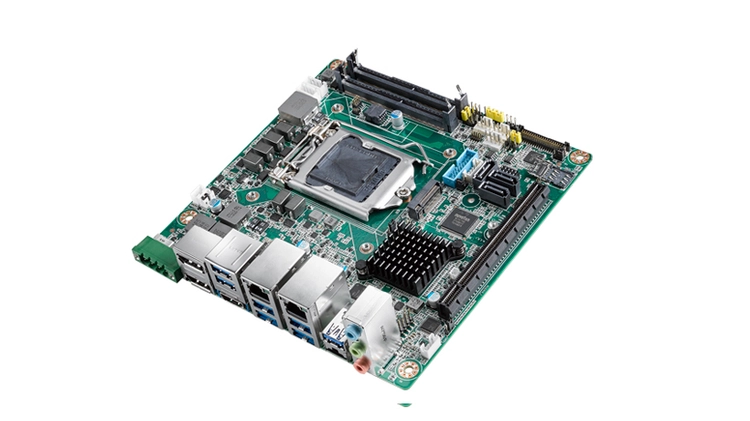

Intel Core i 플랫폼
인텔 Q370 칩셋이 내장된 인텔® 8세대 코어™ I 프로세서 (LGA1151)
두개의 260핀 SO-DIMM (최대 32GB) DDR4 2666MHz SDRAM
듀얼 DP+++/HDMI2.0A/LVDS 트리플 디스플레이 지원
Pcle x16 (Gen 3), 1 x M.2 8 키 +1 x M.2 E 키 6 USB 3.1 및 4 USB 3.0 및 3 SATA III
12V~24V DC의 넓은 인풋 범위
인텔 v프로, AMT 12.0, 소프트웨어 RAID 0.1.5.10, TPM 1.2/2.0 (선택 사항)
와이즈-파스/RMM 및 프리베디드 소프트웨어 API 지원
▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
제품 종류 | AIMB-276G2-00A1E | AIMB-276G2-01A1E | |
프로세서 | 중앙처리장치 | Intel® 8th Gen Core™ i processor/Pentium/Celeron (LGA1151) | Intel® 8th Gen Core™ i processor/Pentium/Celeron (LGA1151) |
CPU TDP | 65W/54W/35W | 65W/54W/35W | |
주파수 | 2.1~3.7 GHz | 2.1~3.7 GHz | |
코어 넘버 | 2 / 4 / 6 | 2 / 4 / 6 | |
L3 캐시 | 2 ~ 8MB | 2 ~ 8MB | |
바이오스 | AMI EFI 128Mbit | AMI EFI 128Mbit | |
칩셋 | Intel Q370 | Intel Q370 | |
메모리 | 테크놀로지 | DDR4 2666MHz SO-DIMM | DDR4 2666MHz SO-DIMM |
맥스.용량 | 64GB (up to 32GB per SO-DIMM) | 64GB (up to 32GB per SO-DIMM) | |
소켓 | 2 x 260 Pin DDR4 SO-DIMM | 2 x 260 Pin DDR4 SO-DIMM | |
디스플레이 | 그래픽 엔진 | Intel HD Graphic | Intel HD Graphic |
DDI (HDMI/DVI/디스플레이포트) | HDMI: 4096x2160@60Hz / DP++: 4096x2304@60Hz | HDMI: 4096x2160@60Hz / DP++: 4096x2304@60Hz | |
LVDS | Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz | Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz | |
다중 디스플레이 | Triple | Triple | |
비디오 인터페이스 | DP+DP+LVDS(or eDP), DP+DP+HDMI, DP+HDMI+LVDS(or eDP) | DP+DP+LVDS(or eDP), DP+DP+HDMI, DP+HDMI+LVDS(or eDP) | |
확장 | PCI 익스프레스 x 16 | 1 | 1 |
슬롯 유형 | 1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230) | 1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230) | |
슬롯 | 1 x M.2 B key + 1 x M.2 E key, 1 x PCIex16 | 1 x M.2 B key + 1 x M.2 E key, 1 x PCIex16 | |
이더넷 | 컨트롤러 | GbE1: Intel I219LM, GbE2: Intel I211 | GbE1: Intel I219LM, GbE2: Intel I211 |
스피드 | 10/ 100/ 1000 Mbps | 10/ 100/ 1000 Mbps | |
커넥터 | RJ45 x 2 | RJ45 x 2 | |
오디오 | 오디오 인터페이스 | HD Audio | HD Audio |
코덱 | Realtek ALC888S | Realtek ALC888S | |
커넥터 | 3 (Line-in, Line out, Mic-in) | 3 (Line-in, Line out, Mic-in) | |
스토리지 | SATA | 3 x SATAIII | 3 x SATAIII |
워치독 타이머 | 워치독 타이머 | Yes | Yes |
입력/출력 | 컴 포트 | 2 (1xRS-232, 1xRS-232/422/485) | 2 (1xRS-232, 1xRS-232/422/485) |
USB2.0 | 4 | 4 | |
GPIO | 8-bit GPIO | 8-bit GPIO | |
TPM | Optional | Optional | |
USB3.0 | 10 | 10 | |
파워 | 커넥터 | 4pin terminal block | DC 12V Jack/ 4-pin with ATX12V |
전원 유형 | 12-24 DC input | Single 12V DC power input | |
환경 | 작동 온도 | 0 ~ 60° C (32 ~ 140° F) | 0 ~ 60° C (32 ~ 140° F) |
비작동 온도 | -40~ 85° C | -40~ 85° C | |
진동 저항성 | 3.5 Grms (non OP) | 3.5 Grms (non OP) | |
물리적 | 치수 (mm) | 170x 170 mm (without heatsink) | 170x 170 mm (without heatsink) |
컨스트럭션 | with CPU cooler design | with CPU cooler design | |
무게 | 1.04 kg (1.72 lb), weight of total package | 1.04 kg (1.72 lb), weight of total package | |
운영 체제 | 마이크로소프트 윈도 | Windows 10 (64-bit) | Windows 10 (64-bit) |
리눅스 | Yes | Yes | |
스시 액세스 | Yes | Yes | |
자격증 | EMC | CE/FCC Class B | CE/FCC Class B |
