▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>

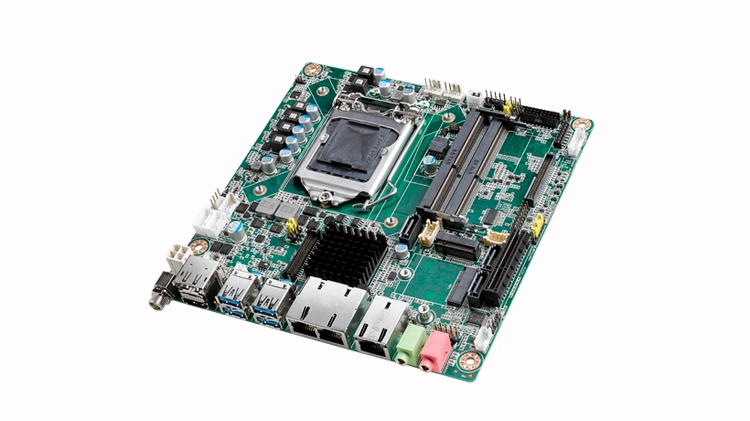

제품 종류 | AIMB-286F-00A1E | AIMB-286G2-00A1E | AIMB-286L-00A1E | |
프로세서 | 중앙처리장치 | Intel® 8th Gen Core™ i processor/Pentium/Celeron (LGA1151) | Intel® 8th Gen Core™ i processor/Pentium/Celeron (LGA1151) | Intel® 8th Gen Core™ i processor/Pentium/Celeron (LGA1151) |
CPU TDP | 65W/54W/35W | 65W/54W/35W | 65W/54W/35W | |
주파수 | 2.1~3.7 GHz | 2.1~3.7 GHz | 2.1~3.7 GHz | |
코어 넘버 | 2 / 4 / 6 | 2 / 4 / 6 | 2 / 4 / 6 | |
바이오스 | AMI EFI 128Mbit | AMI EFI 128Mbit | AMI EFI 128Mbit | |
칩셋 | Intel H310 | Intel H310 | Intel H310 | |
메모리 | 테크놀로지 | DDR4 2666MHz SO-DIMM | DDR4 2666MHz SO-DIMM | DDR4 2666MHz SO-DIMM |
맥스.용량 | 32GB (up to 16GB per SO-DIMM) | 32GB (up to 16GB per SO-DIMM) | 32GB (up to 16GB per SO-DIMM) | |
소켓 | 2 x 260 Pin DDR4 SO-DIMM | 2 x 260 Pin DDR4 SO-DIMM | 2 x 260 Pin DDR4 SO-DIMM | |
디스플레이 | 그래픽 엔진 | Intel HD Graphic | Intel HD Graphic | Intel HD Graphic |
DDI (HDMI/DVI/디스플레이포트) | HDMI:max 4096x2160 @ 24 Hz; DP:4096x2304 @ 60Hz | HDMI:max 4096x2160 @ 24 Hz; DP:4096x2304 @ 60Hz | HDMI:max 4096x2160 @ 24 Hz; DP:4096x2304 @ 60Hz | |
LVDS | Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz | Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz | N/A | |
다중 디스플레이 | Dual | Dual | Dual | |
비디오 인터페이스 | DP+HDMI, DP+LVDS (or eDP), HDMI + LVDS (or eDP) | DP+HDMI, DP+LVDS (or eDP), HDMI + LVDS (or eDP) | DP+HDMI, DP+LVDS (or eDP), HDMI + LVDS (or eDP) | |
확장 | PCI 익스프레스 x 4 | 1 | 1 | 0 |
슬롯 유형 | 1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230) | 1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230) | 1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230) | |
슬롯 | 1 x M.2 B key + 1 x M.2 E key, 1 x PCIex4 | 1 x M.2 B key + 1 x M.2 E key, 1 x PCIex4 | 1 x M.2 B key + 1 x M.2 E key | |
이더넷 | 컨트롤러 | LAN1/2: Realtek 8111G; LAN3: Intel i211 | LAN1/ LAN2: Realtek RTL8111G | LAN1: Realtek 8111G |
스피드 | 10/ 100/ 1000 Mbps | 10/ 100/ 1000 Mbps | 10/ 100/ 1000 Mbps | |
커넥터 | RJ45 x 3 | RJ45 x 2 | RJ45 x 1 | |
오디오 | 오디오 인터페이스 | HD Audio | HD Audio | HD Audio |
코덱 | Realtek ALC888S | Realtek ALC888S | Realtek ALC888S | |
커넥터 | 2 (Line out, Mic In) | 2 (Line out, Mic In) | 2 (Line out, Mic In) | |
스토리지 | SATA | 3 x SATAIII | 3 x SATAIII | 2 x SATAIII |
워치독 타이머 | 워치독 타이머 | Yes | Yes | Yes |
입력/출력 | 컴 포트 | 6 x RS-232 (COM2/3 RS-422/485 supports by optional) | 2 x RS-232 (COM2: RS-422/485 supports by optional) | 2 x RS-232 (COM2: RS-422/485 supports by optional) |
GPIO | 16-bit | 16-bit | 16-bit | |
USB2.0 | 4 | 4 | 0 | |
TPM | Optional | Optional | 0 | |
USB3.0 | 4 | 4 | 4 | |
파워 | 커넥터 | DC jack, internal 4pin | DC jack, internal 4pin | DC jack, internal 4pin |
전원 유형 | Single 12V DC power input | Single 12V DC power input | Single 12V DC power input | |
환경 | 작동 온도 | 0 ~ 60° C (32 ~ 140° F) | 0 ~ 60° C (32 ~ 140° F) | 0 ~ 60° C (32 ~ 140° F) |
비작동 온도 | -40~ 85° C | -40~ 85° C | -40~ 85° C | |
진동 저항성 | 3.5 Grms (non OP) | 3.5 Grms (non OP) | 3.5 Grms (non OP) | |
물리적 | 치수 (mm) | 170x 170 mm (without heatsink) | 170x 170 mm (without heatsink) | 170x 170 mm (without heatsink) |
무게 | 1.04 kg (1.72 lb), weight of total package | 1.04 kg (1.72 lb), weight of total package | 1.04 kg (1.72 lb), weight of total package | |
컨스트럭션 | with CPU cooler design | with CPU cooler design | with CPU cooler design | |
운영 체제 | 마이크로소프트 윈도 | Windows 10 (64-bit) | Windows 10 (64-bit) | Windows 10 (64-bit) |
우분투 | V | V | V | |
자격증 | EMC | CE/FCC Class B | CE/FCC Class B | CE/FCC Class B |
