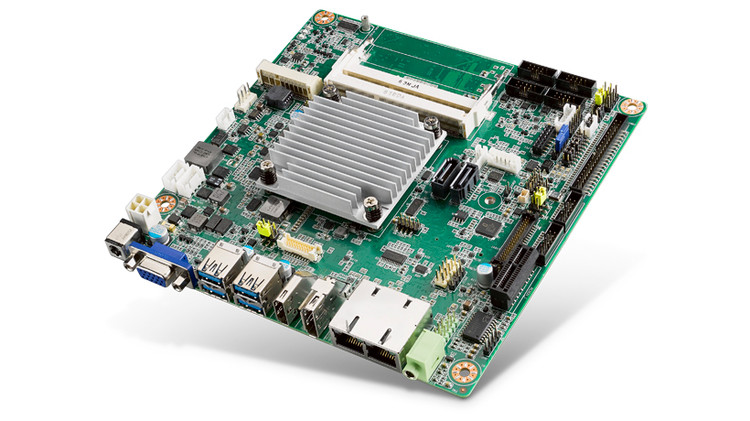

Intel Atom 플랫폼
인텔 펜티엄/셀러론/아톰 프로세서 N4200/N3350/x7-E3950 지원
두 개의 204핀 SO-DIMM 최대 8 기가바이트 DDR3L 1866 메가헤르츠 SDRAM
DP++ (또는 LVD), HDMI, VGA (Edp) 지원
PCIe 1개 또는 M.2 (E 키) 1개, 미니 PCIe 확장형 슬롯 1개, COM 6개, USB 3.0 4개, USB 2.0 4개, 듀얼 LAN 지원
DC12V 지원, 내장된 TPM1.2 (선택사항), 앰플리파이어 (선택사항) 및 함께 낮은 소유 총비용
▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
제품 종류 | AIMB-217Z-S6A2E | AIMB-217D-S6A2E | AIMB-217N-S6A2E | |
폼 팩터 | 폼 팩터 | Mini-ITX | Mini-ITX | Mini-ITX |
프로세서 | 중앙처리장치 | Intel Atom® x7-E3950 Processor | Intel® Pentium® N4200 1.1/2.5GHz (Turbo), 6W (4C/1866) | Intel® Celeron® N3350 Dual Core SoC |
코어 넘버 | 4 | 4 | 2 | |
주파수 | 1.6 GHz | 1.1 GHz | 1.1 GHz | |
바이오스 | AMI 128 Mbit SPI | AMI 128 Mbit SPI | AMI 128 Mbit SPI | |
L2 캐시 | 2 MB | 2 MB | 2 MB | |
CPU TDP | - | 6W | 6W | |
메모리 | 테크놀로지 | DDR3L 1866 MHz | DDR3L 1866 MHz | DDR3L 1866 MHz |
맥스.용량 | 8 GB | 8 GB | 8 GB | |
소켓 | 2 x 204 pin SODIMM | 2 x 204 pin SODIMM | 2 x 204 pin SODIMM | |
디스플레이 | 컨트롤러 | Intel® HD Graphics 505 | Intel® HD Graphics 505 | Intel® HD Graphics 500 |
DDI (HDMI/DVI/디스플레이포트) | HDMI/DP/VGA | HDMI/DP/VGA | HDMI/DP/VGA | |
LVDS | Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz | Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz | Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz | |
비디오 인터페이스 | VGA (or EDP) + DP (or LVDS) + HDMI | VGA (or EDP) + DP (or LVDS) + HDMI | VGA (or EDP) + DP (or LVDS) + HDMI | |
다중 디스플레이 | Triple | Triple | Triple | |
eDP* | eDP supports up to 4096 x 2160 @ 60 Hz (eDP is BOM optional) | eDP supports up to 4096 x 2160 @ 60 Hz (eDP is BOM optional) | eDP supports up to 4096 x 2160 @ 60 Hz (eDP is BOM optional) | |
확장 | 슬롯 유형 | 1 full-size MiniPCIe + M.2 E key (Type: 2230) | 1 full-size MiniPCIe + M.2 E key (Type: 2230) | 1 full-size MiniPCIe + M.2 E key (Type: 2230) |
PCI 익스프레스 x 1 | 1 (colay M.2 E key) | 1 (colay M.2 E key) | 1 (colay M.2 E key) | |
이더넷 | 컨트롤러 | LAN1/ LAN2: Realtek RTL8111G | LAN1/ LAN2: Realtek RTL8111G | LAN1/ LAN2: Realtek RTL8111G |
스피드 | 10/ 100/ 1000 Mbps | 10/ 100/ 1000 Mbps | 10/ 100/ 1000 Mbps | |
커넥터 | RJ45 x 2 | RJ45 x 2 | RJ45 x 2 | |
오디오 | 오디오 인터페이스 | HD Audio | HD Audio | HD Audio |
커넥터 | 1 (Line Out) | 1 (Line Out) | 1 (Line Out) | |
코덱 | Realtek ALC888S, High Definition Audio (HD) | Realtek ALC888S, High Definition Audio (HD) | Realtek ALC888S, High Definition Audio (HD) | |
워치독 타이머 | 워치독 타이머 | Yes | Yes | Yes |
입력/출력 | USB3.0/2.0 | 4 USB 3.0 & 8 USB 2.0 (USB9/10/11/12 is BOM optional) | 4 USB 3.0 & 8 USB 2.0 (USB9/10/11/12 is BOM optional) | 4 USB 3.0 & 8 USB 2.0 (USB9/10/11/12 is BOM optional) |
GPIO | 1, 8-bit GPIO | 1, 8-bit GPIO | 1, 8-bit GPIO | |
컴 포트 | 6 ( 5 x RS232, 1 x RS232/ 422/ 485) | 6 ( 5 x RS232, 1 x RS232/ 422/ 485) | 6 ( 5 x RS232, 1 x RS232/ 422/ 485) | |
TPM | Optional | Optional | Optional | |
스토리지 | SATA | 2 x SATAIII (max data transfer rate 6.0 Gb/s), SATA2 colay Msata | 2 x SATAIII (max data transfer rate 6.0 Gb/s), SATA2 colay Msata | 2 x SATAIII (max data transfer rate 6.0 Gb/s), SATA2 colay Msata |
파워 | 전원 유형 | ATX, AT | ATX, AT | ATX, AT |
커넥터 | DC jack, internal 4pin | DC jack, internal 4pin | DC jack, internal 4pin | |
전원 어댑터 | Yes | Yes | Yes | |
환경 | 비작동 온도 | -40~ 85° C | -40~ 85° C | -40~ 85° C |
작동 온도 | With extended temperature peripherals: -20 ~ 70° C with 0.7m/s air flow | 0 ~ 60° C (32 ~ 140° F) | 0 ~ 60° C (32 ~ 140° F) | |
진동 저항성 | 3.5 Grms (non OP) | 3.5 Grms (non OP) | 3.5 Grms (non OP) | |
물리적 | 무게 | 1.04 kg (1.72 lb), weight of total package | 1.04 kg (1.72 lb), weight of total package | 1.04 kg (1.72 lb), weight of total package |
치수 (mm) | 170 x 170 mm | 170 x 170 mm | 170 x 170 mm | |
컨스트럭션 | with fanless design | with fanless design | with fanless design | |
자격증 | EMC | CE/FCC Class B | CE/FCC Class B | CE/FCC Class B |
운영 체제 | 마이크로소프트 윈도 | Yes | Yes | Yes |
리눅스 | Yocto Linux | Yocto Linux | Yocto Linux | |
▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
제품 종류 | AIMB-217Z-S6A2E | AIMB-217D-S6A2E | AIMB-217N-S6A2E | |
폼 팩터 | 폼 팩터 | Mini-ITX | Mini-ITX | Mini-ITX |
프로세서 | 중앙처리장치 | Intel Atom® x7-E3950 Processor | Intel® Pentium® N4200 1.1/2.5GHz (Turbo), 6W (4C/1866) | Intel® Celeron® N3350 Dual Core SoC |
코어 넘버 | 4 | 4 | 2 | |
주파수 | 1.6 GHz | 1.1 GHz | 1.1 GHz | |
바이오스 | AMI 128 Mbit SPI | AMI 128 Mbit SPI | AMI 128 Mbit SPI | |
L2 캐시 | 2 MB | 2 MB | 2 MB | |
CPU TDP | - | 6W | 6W | |
메모리 | 테크놀로지 | DDR3L 1866 MHz | DDR3L 1866 MHz | DDR3L 1866 MHz |
맥스.용량 | 8 GB | 8 GB | 8 GB | |
소켓 | 2 x 204 pin SODIMM | 2 x 204 pin SODIMM | 2 x 204 pin SODIMM | |
디스플레이 | 컨트롤러 | Intel® HD Graphics 505 | Intel® HD Graphics 505 | Intel® HD Graphics 500 |
DDI (HDMI/DVI/디스플레이포트) | HDMI/DP/VGA | HDMI/DP/VGA | HDMI/DP/VGA | |
LVDS | Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz | Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz | Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz | |
비디오 인터페이스 | VGA (or EDP) + DP (or LVDS) + HDMI | VGA (or EDP) + DP (or LVDS) + HDMI | VGA (or EDP) + DP (or LVDS) + HDMI | |
다중 디스플레이 | Triple | Triple | Triple | |
eDP* | eDP supports up to 4096 x 2160 @ 60 Hz (eDP is BOM optional) | eDP supports up to 4096 x 2160 @ 60 Hz (eDP is BOM optional) | eDP supports up to 4096 x 2160 @ 60 Hz (eDP is BOM optional) | |
확장 | 슬롯 유형 | 1 full-size MiniPCIe + M.2 E key (Type: 2230) | 1 full-size MiniPCIe + M.2 E key (Type: 2230) | 1 full-size MiniPCIe + M.2 E key (Type: 2230) |
PCI 익스프레스 x 1 | 1 (colay M.2 E key) | 1 (colay M.2 E key) | 1 (colay M.2 E key) | |
이더넷 | 컨트롤러 | LAN1/ LAN2: Realtek RTL8111G | LAN1/ LAN2: Realtek RTL8111G | LAN1/ LAN2: Realtek RTL8111G |
스피드 | 10/ 100/ 1000 Mbps | 10/ 100/ 1000 Mbps | 10/ 100/ 1000 Mbps | |
커넥터 | RJ45 x 2 | RJ45 x 2 | RJ45 x 2 | |
오디오 | 오디오 인터페이스 | HD Audio | HD Audio | HD Audio |
커넥터 | 1 (Line Out) | 1 (Line Out) | 1 (Line Out) | |
코덱 | Realtek ALC888S, High Definition Audio (HD) | Realtek ALC888S, High Definition Audio (HD) | Realtek ALC888S, High Definition Audio (HD) | |
워치독 타이머 | 워치독 타이머 | Yes | Yes | Yes |
입력/출력 | USB3.0/2.0 | 4 USB 3.0 & 8 USB 2.0 (USB9/10/11/12 is BOM optional) | 4 USB 3.0 & 8 USB 2.0 (USB9/10/11/12 is BOM optional) | 4 USB 3.0 & 8 USB 2.0 (USB9/10/11/12 is BOM optional) |
GPIO | 1, 8-bit GPIO | 1, 8-bit GPIO | 1, 8-bit GPIO | |
컴 포트 | 6 ( 5 x RS232, 1 x RS232/ 422/ 485) | 6 ( 5 x RS232, 1 x RS232/ 422/ 485) | 6 ( 5 x RS232, 1 x RS232/ 422/ 485) | |
TPM | Optional | Optional | Optional | |
스토리지 | SATA | 2 x SATAIII (max data transfer rate 6.0 Gb/s), SATA2 colay Msata | 2 x SATAIII (max data transfer rate 6.0 Gb/s), SATA2 colay Msata | 2 x SATAIII (max data transfer rate 6.0 Gb/s), SATA2 colay Msata |
파워 | 전원 유형 | ATX, AT | ATX, AT | ATX, AT |
커넥터 | DC jack, internal 4pin | DC jack, internal 4pin | DC jack, internal 4pin | |
전원 어댑터 | Yes | Yes | Yes | |
환경 | 비작동 온도 | -40~ 85° C | -40~ 85° C | -40~ 85° C |
작동 온도 | With extended temperature peripherals: -20 ~ 70° C with 0.7m/s air flow | 0 ~ 60° C (32 ~ 140° F) | 0 ~ 60° C (32 ~ 140° F) | |
진동 저항성 | 3.5 Grms (non OP) | 3.5 Grms (non OP) | 3.5 Grms (non OP) | |
물리적 | 무게 | 1.04 kg (1.72 lb), weight of total package | 1.04 kg (1.72 lb), weight of total package | 1.04 kg (1.72 lb), weight of total package |
치수 (mm) | 170 x 170 mm | 170 x 170 mm | 170 x 170 mm | |
컨스트럭션 | with fanless design | with fanless design | with fanless design | |
자격증 | EMC | CE/FCC Class B | CE/FCC Class B | CE/FCC Class B |
운영 체제 | 마이크로소프트 윈도 | Yes | Yes | Yes |
리눅스 | Yocto Linux | Yocto Linux | Yocto Linux | |
