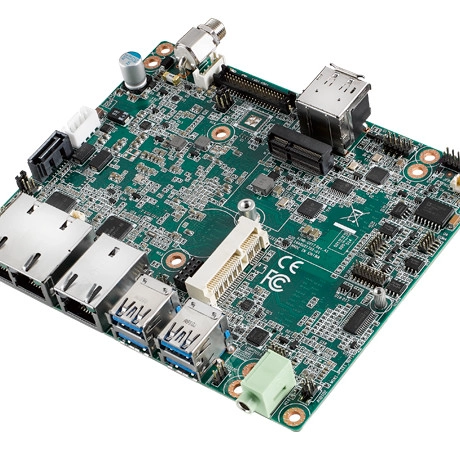

AIMB-U233

가격문의(상세정보 참조)

UTX 마더보드

인텔® 위스키 레이크 코어™ i3-8145UE/ i5-8365UE/ i7-8665UE

DDR4-2400 소-디밍 지원

eDP (LVDS 코레이), HDMI 2, 독립 디스플레이 3개 지원

LAN 2 개, USB3.1 Gen2 타입-A, 포트 2 개, COM 포트 4 개 지원 (RS-232/422/485, BIOS를 통해 선택)

M.2 E-키 1개, M.2 B-키 1개, M.2 M-Key NVMe 지원 1개

인텔 v프로 지원 (i5 및 i7 CPU용)

레이드 0/1/5 지원

AIMB-U117

가격문의

AIMB-U117

AIMB-U217

가격문의

AIMB-U217

AIMB-U233

가격문의

AIMB-U233

이름

이메일

연락처

--

회사(소속)

부서명/직함

지역

제품명

문의내용

방문경로

개인정보 수집 및 이용 동의

개인정보수집및이용동의(필수)

1. 처리목적 : 고객 문의에 대한 답변 및 현황 관리
2. 처리항목 : 이름, 이메일, 연락처, 회사(소속), 부서명/직함
3. 보유기간 : 개인정보 수집 및 이용에 관한 동의 후 36개월간 보유

개인정보 수집 및 이용에 동의합니다.

등록하기

이름

이메일

연락처

--

회사(소속)

부서명/직함

지역

제품명

문의내용

방문경로

개인정보 수집 및 이용 동의

개인정보수집및이용동의(필수)

1. 처리목적 : 고객 문의에 대한 답변 및 현황 관리
2. 처리항목 : 이름, 이메일, 연락처, 회사(소속), 부서명/직함
3. 보유기간 : 개인정보 수집 및 이용에 관한 동의 후 36개월간 보유

개인정보 수집 및 이용에 동의합니다.

등록하기

제품 종류		AIMB-U233E-U7A1E	AIMB-U233E-U5A1E	AIMB-U233E-U3A1E	AIMB-U233L-U3A1E
폼 팩터	폼 팩터	UTX	UTX	UTX	UTX
프로세서	중앙처리장치	Intel® Core™ i7-8665UE	Intel® Core™ i5-8365UE	Intel Core i3-8145UE	Intel Core i3-8145UE
	바이오스	AMI 128 Mbit SPI	AMI 128 Mbit SPI	AMI 128 Mbit SPI	AMI 128 Mbit SPI
	코어 넘버	4	4	4	4
	CPU TDP	15 W	15 W	15 W	15 W
	주파수	1.7 GHz	1.7 GHz	1.7 GHz	1.7 GHz
	L2 캐시	8 MB	8 MB	8 MB	8 MB
메모리	테크놀로지	DDR4 2400MHz SO-DIMM	DDR4 2400MHz SO-DIMM	DDR4 2400MHz SO-DIMM	DDR4 2400MHz SO-DIMM
	맥스.용량	16 GB	16 GB	16 GB	16 GB
	소켓	1 x 260-Pin SO-DIMM	1 x 260-Pin SO-DIMM	1 x 260-Pin SO-DIMM	1 x 260-Pin SO-DIMM
디스플레이	컨트롤러	Integrated Intel® UHD Graphics 620	Integrated Intel® UHD Graphics 620	Integrated Intel® UHD Graphics 620	Integrated Intel® UHD Graphics 620
	eDP*	Max resolution up to 4096 x 2304 at 60 Hz	Max resolution up to 4096 x 2304 at 60 Hz	Max resolution up to 4096 x 2304 at 60 Hz	N/A
	LVDS	-	-	-	Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz (Optional)
	HDMI	2	2	2	2
	다중 디스플레이	Triple	Triple	Triple	Triple
확장	슬롯 유형	3	3	3	3
확장	M.2	1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230mm)	1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230mm)	1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230mm)	1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230mm)
이더넷	스피드	10/ 100/ 1000 Mbps	10/ 100/ 1000 Mbps	10/ 100/ 1000 Mbps	10/ 100/ 1000 Mbps
	컨트롤러	LAN1: Intel i219LM / LAN2: Intel i211AT	LAN1: Intel i219LM / LAN2: Intel i211AT	LAN1: Intel i219LM / LAN2: Intel i211AT	LAN1: Intel i219LM / LAN2: Intel i211AT
	커넥터	RJ45*2	RJ45*2	RJ45*2	RJ45*2
오디오	오디오 인터페이스	HD Audio	HD Audio	HD Audio	HD Audio
	코덱	Realtek ALC888S, High Definition Audio (HD)	Realtek ALC888S, High Definition Audio (HD)	Realtek ALC888S, High Definition Audio (HD)	Realtek ALC888S, High Definition Audio (HD)
	커넥터	1 (Line Out)	1 (Line Out)	1 (Line Out)	1 (Line Out)
워치독 타이머	워치독 타이머	Yes	Yes	Yes	Yes
입력/출력	USB3.0/2.0	2/2	2/2	2/2	2/2
	GPIO	1, 16-bit GPIO	1, 16-bit GPIO	1, 16-bit GPIO	1, 16-bit GPIO
	컴 포트	4 (2 x RS-232, 2 x RS-232/422/485, selected by BIOS)	4 (2 x RS-232, 2 x RS-232/422/485, selected by BIOS)	4 (2 x RS-232, 2 x RS-232/422/485, selected by BIOS)	4 (2 x RS-232, 2 x RS-232/422/485, selected by BIOS)
	TPM	Optional	Optional	Optional	Optional
파워	전원 유형	ATX, AT	ATX, AT	ATX, AT	ATX, AT
파워	커넥터	DC Jack	DC Jack	DC Jack	DC Jack
환경	비작동 온도	-40~ 85° C	-40~ 85° C	-40~ 85° C	-40~ 85° C
	작동 온도	0 ~ 60° C w/ 0.7m/s airflow	0 ~ 60° C w/ 0.7m/s airflow	0 ~ 60° C w/ 0.7m/s airflow	0 ~ 60° C w/ 0.7m/s airflow
	진동 저항성	3.5 Grms (non OP)	3.5 Grms (non OP)	3.5 Grms (non OP)	3.5 Grms (non OP)
물리적	치수 (mm)	112x 137 mm (4.4" x 5.3")	112x 137 mm (4.4" x 5.3")	112x 137 mm (4.4" x 5.3")	112x 137 mm (4.4" x 5.3")
	무게	1.04 kg (1.72 lb), weight of total package	1.04 kg (1.72 lb), weight of total package	1.04 kg (1.72 lb), weight of total package	1.04 kg (1.72 lb), weight of total package
	컨스트럭션	with fanless design	with fanless design	with fanless design	with fanless design
운영 체제	윈도우 10	V	V	V	V
운영 체제	우분투	V	V	V	V

제품 종류		AIMB-U233E-U7A1E	AIMB-U233E-U5A1E	AIMB-U233E-U3A1E	AIMB-U233L-U3A1E
폼 팩터	폼 팩터	UTX	UTX	UTX	UTX
프로세서	중앙처리장치	Intel® Core™ i7-8665UE	Intel® Core™ i5-8365UE	Intel Core i3-8145UE	Intel Core i3-8145UE
	바이오스	AMI 128 Mbit SPI	AMI 128 Mbit SPI	AMI 128 Mbit SPI	AMI 128 Mbit SPI
	코어 넘버	4	4	4	4
	CPU TDP	15 W	15 W	15 W	15 W
	주파수	1.7 GHz	1.7 GHz	1.7 GHz	1.7 GHz
	L2 캐시	8 MB	8 MB	8 MB	8 MB
메모리	테크놀로지	DDR4 2400MHz SO-DIMM	DDR4 2400MHz SO-DIMM	DDR4 2400MHz SO-DIMM	DDR4 2400MHz SO-DIMM
	맥스.용량	16 GB	16 GB	16 GB	16 GB
	소켓	1 x 260-Pin SO-DIMM	1 x 260-Pin SO-DIMM	1 x 260-Pin SO-DIMM	1 x 260-Pin SO-DIMM
디스플레이	컨트롤러	Integrated Intel® UHD Graphics 620	Integrated Intel® UHD Graphics 620	Integrated Intel® UHD Graphics 620	Integrated Intel® UHD Graphics 620
	eDP*	Max resolution up to 4096 x 2304 at 60 Hz	Max resolution up to 4096 x 2304 at 60 Hz	Max resolution up to 4096 x 2304 at 60 Hz	N/A
	LVDS	-	-	-	Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz (Optional)
	HDMI	2	2	2	2
	다중 디스플레이	Triple	Triple	Triple	Triple
확장	슬롯 유형	3	3	3	3
확장	M.2	1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230mm)	1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230mm)	1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230mm)	1 x B key (Type: 2242, 3042mm) + 1 x E key (Type: 2230mm)
이더넷	스피드	10/ 100/ 1000 Mbps	10/ 100/ 1000 Mbps	10/ 100/ 1000 Mbps	10/ 100/ 1000 Mbps
	컨트롤러	LAN1: Intel i219LM / LAN2: Intel i211AT	LAN1: Intel i219LM / LAN2: Intel i211AT	LAN1: Intel i219LM / LAN2: Intel i211AT	LAN1: Intel i219LM / LAN2: Intel i211AT
	커넥터	RJ45*2	RJ45*2	RJ45*2	RJ45*2
오디오	오디오 인터페이스	HD Audio	HD Audio	HD Audio	HD Audio
	코덱	Realtek ALC888S, High Definition Audio (HD)	Realtek ALC888S, High Definition Audio (HD)	Realtek ALC888S, High Definition Audio (HD)	Realtek ALC888S, High Definition Audio (HD)
	커넥터	1 (Line Out)	1 (Line Out)	1 (Line Out)	1 (Line Out)
워치독 타이머	워치독 타이머	Yes	Yes	Yes	Yes
입력/출력	USB3.0/2.0	2/2	2/2	2/2	2/2
	GPIO	1, 16-bit GPIO	1, 16-bit GPIO	1, 16-bit GPIO	1, 16-bit GPIO
	컴 포트	4 (2 x RS-232, 2 x RS-232/422/485, selected by BIOS)	4 (2 x RS-232, 2 x RS-232/422/485, selected by BIOS)	4 (2 x RS-232, 2 x RS-232/422/485, selected by BIOS)	4 (2 x RS-232, 2 x RS-232/422/485, selected by BIOS)
	TPM	Optional	Optional	Optional	Optional
파워	전원 유형	ATX, AT	ATX, AT	ATX, AT	ATX, AT
파워	커넥터	DC Jack	DC Jack	DC Jack	DC Jack
환경	비작동 온도	-40~ 85° C	-40~ 85° C	-40~ 85° C	-40~ 85° C
	작동 온도	0 ~ 60° C w/ 0.7m/s airflow	0 ~ 60° C w/ 0.7m/s airflow	0 ~ 60° C w/ 0.7m/s airflow	0 ~ 60° C w/ 0.7m/s airflow
	진동 저항성	3.5 Grms (non OP)	3.5 Grms (non OP)	3.5 Grms (non OP)	3.5 Grms (non OP)
물리적	치수 (mm)	112x 137 mm (4.4" x 5.3")	112x 137 mm (4.4" x 5.3")	112x 137 mm (4.4" x 5.3")	112x 137 mm (4.4" x 5.3")
	무게	1.04 kg (1.72 lb), weight of total package	1.04 kg (1.72 lb), weight of total package	1.04 kg (1.72 lb), weight of total package	1.04 kg (1.72 lb), weight of total package
	컨스트럭션	with fanless design	with fanless design	with fanless design	with fanless design
운영 체제	윈도우 10	V	V	V	V
운영 체제	우분투	V	V	V	V
