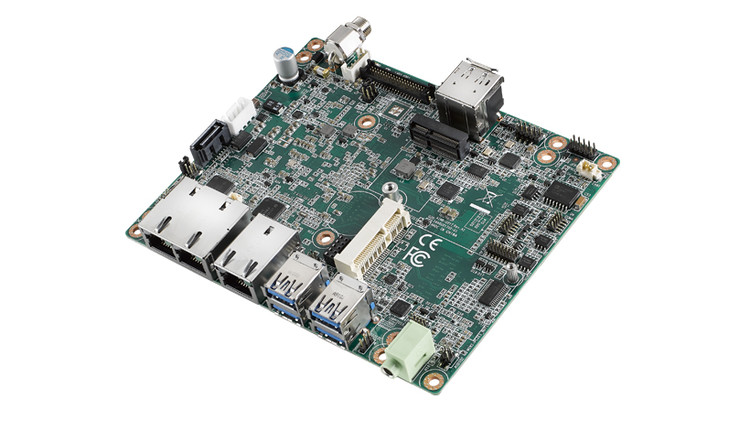

UTX 마더보드
인텔® 아톰TM 퀄러 코어 E3950/E3940 1.6GHz 지원 프로세서
단일 204핀 SO-DIMM 최대 8GB DDR3L 1866MHz SDRAM
HDMI/DP++, eDP (공동 레이 이중 채널 48비트 DVD 지원)
F/S 미니 PCIe 확장 슬롯 1개 (공동 레이 3 LAN), M.2 E-키 슬롯, COM 4개 (RS-232 2개, RS-232 2개 또는 422 또는 485) 4 USB 3.0, USB 2.0 2개, LAN 지원 3개
캔버스, GPIO 16비트, TPM 지원
온보드 eMMC 32GB 지원
12~24V의 넓은 직류 지원
넓은 온도와 냉각/팬리스 솔루션 지원
▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
스토리지 | eMMC | 32GB |
SATA | 1 x SATA III (Max. Data Transfer Rate 600 MB/s) | |
입력/출력 | 캔버스 | 1.25 mm, 3-pin, Male type Wafer Box |
USB3.0/2.0 | 4 USB3.0, 2 USB2.0 (Optional) | |
컴 포트 | 2 x RS-232 & 2 x RS-232 or 422 or 485 | |
GPIO | 1, 16-bit GPIO | |
TPM | TPM 2.0 | |
폼 팩터 | 폼 팩터 | UTX |
프로세서 | 중앙처리장치 | Atom X7-E3950 |
CPU TDP | 9.5~12W | |
바이오스 | AMI 128 Mbit SPI | |
코어 넘버 | 4 | |
주파수 | 1.6 GHz | |
L2 캐시 | 2 MB | |
메모리 | 테크놀로지 | DDR3L 1866 MHz |
맥스.용량 | 8 GB | |
소켓 | 1 x 204-pin SODIMM | |
디스플레이 | 컨트롤러 | Intel Gen9 LP |
DDI (HDMI/DVI/디스플레이포트) | HDMI1.4b: 3840 x 2160 @ 30Hz, DP1.2a: 4096 x 2160 @ 60Hz | |
LVDS | - | |
다중 디스플레이 | Triple | |
eDP* | eDP supports up to up to 3840 x 2160@60 Hz | |
확장 | 슬롯 유형 | 1 full-size MiniPCIe + M.2 E key (Type: 2230) |
이더넷 | 컨트롤러 | 3 |
스피드 | 10/ 100/ 1000 Mbps | |
커넥터 | RJ45 x 3 (3rd LAN Optional) | |
오디오 | 오디오 인터페이스 | HD Audio |
코덱 | Realtek ALC888S, High Definition Audio (HD) | |
커넥터 |
