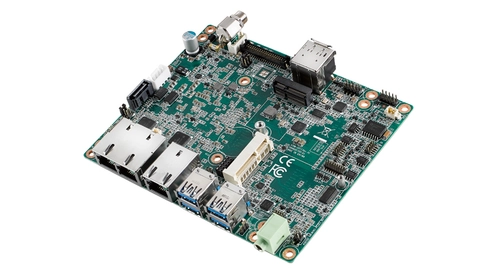

UTX 마더보드
인텔® 아톰TM 퀄리티/듀얼 코어 E3950/E3930 1.6/ 1.3GHz 프로세서 지원
단일 204핀 SO-DIMM 최대 8GB DDR3L 1866MHz SDRAM
HDMI/DP++, eDP (공동 레이 이중 채널 48비트 DVD 지원)
F/S 미니 PCIe 확장 슬롯 1개, M.2 E-키 슬롯 2개, COM (RS-232, RS-422 또는 485) 4개 USB 3.0 및 이중 LAN 지원
온보드 eMMC 32GB 지원
12~24V의 넓은 직류 지원
넓은 온도와 냉각/팬리스 솔루션 지원
▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
제품 종류 | AIMB-U117D-S6A2E | AIMB-U117NZ-FLA2E | |
폼 팩터 | 폼 팩터 | UTX | UTX |
프로세서 | 중앙처리장치 | Atom X7-E3950 | Atom X5-E3930 |
CPU TDP | 6~12W | 6~12W | |
바이오스 | AMI 128 Mbit SPI | AMI 128 Mbit SPI | |
코어 넘버 | 4 | 2 | |
주파수 | 1.6 GHz | 1.3 GHz | |
L2 캐시 | 2 MB | 2 MB | |
입력/출력 | 캔버스 | Optional | 1.25 mm, 3-pin, Male type Wafer Box |
USB3.0 | 4 | 4 | |
컴 포트 | 1x RS-232 & 1x RS-422/485 | 1x RS-232 & 1x RS-422/485 | |
GPIO | 1, 8-bit GPIO | 1, 8-bit GPIO | |
TPM | Optional | Optional | |
메모리 | 테크놀로지 | DDR3L 1866 MHz | DDR3L 1866 MHz |
맥스.용량 | 8 GB | 8 GB | |
소켓 | 1 x 204-pin SODIMM | 1 x 204-pin SODIMM | |
스토리지 | eMMC | 16/32/64GB* (Optional) | 32GB |
SATA | 1 x SATA III (Max. Data Transfer Rate 600 MB/s) | 1 x SATA III (Max. Data Transfer Rate 600 MB/s) | |
디스플레이 | 컨트롤러 | Intel Gen9 LP | Intel Gen9 LP |
DDI (HDMI/DVI/디스플레이포트) | HDMI1.4b: 3840 x 2160 @ 30Hz, DP1.2a: 4096 x 2160 @ 60Hz | HDMI1.4b: 3840 x 2160 @ 30Hz, DP1.2a: 4096 x 2160 @ 60Hz | |
LVDS | - | Dual channel 24-bit LVDS, max resolution up to 1920 x 1200 with 60Hz (Optional) | |
다중 디스플레이 | Triple | Triple | |
eDP* | eDP supports up to up to 3840 x 2160@60 Hz | eDP supports up to up to 3840 x 2160@60 Hz | |
확장 | 슬롯 유형 | 1 full-size MiniPCIe + M.2 E key (Type: 2230) | 1 full-size MiniPCIe + M.2 E key (Type: 2230) |
이더넷 | 컨트롤러 | LAN1/ LAN2: Realtek RTL8111H | LAN1/ LAN2: Realtek RTL8111H |
스피드 | 10/ 100/ 1000 Mbps | 10/ 100/ 1000 Mbps | |
커넥터 | RJ45 x 2 | RJ45 x 2 | |
오디오 | 오디오 인터페이스 | HD Audio | HD Audio |
코덱 | Realtek ALC888S, High Definition Audio (HD) | Realtek ALC888S, High Definition Audio (HD) | |
커넥터 | 1 (Line Out) | 1 (Line Out) | |
워치독 타이머 | 워치독 타이머 | Yes | Yes |
파워 | 전원 유형 | ATX, AT | ATX, AT |
커넥터 | DC Jack | DC Jack | |
환경 | 작동 온도 | 0 ~ 60°C | -20 ~ 70° C |
비작동 온도 | -40~ 85° C | -40~ 85° C | |
진동 저항성 | 3.5 Grms (non OP) | 3.5 Grms (non OP) | |
물리적 | 치수 (mm) | 112 x 117mm (4.4” x 4.6”) | 112 x 117mm (4.4” x 4.6”) |
무게 | 1.04 kg (1.72 lb), weight of total package | 1.04 kg (1.72 lb), weight of total package | |
컨스트럭션 | with fanless design | with fanless design | |
운영 체제 | 마이크로소프트 윈도 | Yes | Yes |
