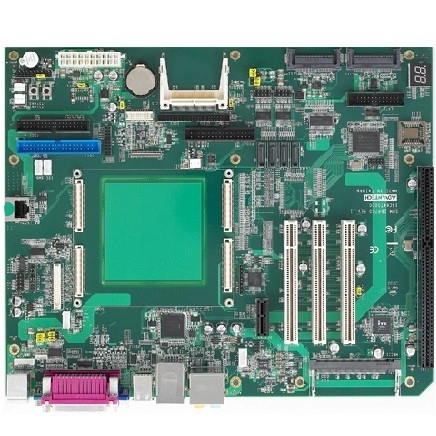

개발 보드
PICMG COM.0 R2.1 타입 6/10 핀아웃을 준수하는 개발 보드
COM 익스프레스 베이직, 컴팩트 및 미니 모듈 지원
ATX 및 AT 전원을 모두 지원하는 ATX 폼 팩터
디스플레이: VGA, LVDS, HDMI/DP by SOM-EA20
확장: PCIe x16, PCIe x4, PCIe x1, 미니 PCIe, 익스프레스 카드
▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
제품 종류 | SOM-DB5800-00A2E | SOM-DB5800-U0A2E | |
호환 모델 | Advantech COM-Express Basic Modules (125 x 95 mm), COM-Express Compact Modules (95 x 95 mm) | Advantech COM-Express Basic Modules (125 x 95 mm), COM-Express Compact Modules (95 x 95 mm) and COM-Ultra | |
디스플레이 | LVDS | 18/24-bit single or dual channel | 18/24-bit single or dual channel |
이더넷 | 1 x Giga LAN | 1 x Giga LAN | |
LAN | 10/100/1000 Mbps Ethernet controller, supports Wake On LAN | 10/100/1000 Mbps Ethernet controller, supports Wake On LAN | |
오디오 | 칩셋 | Realtek ALC892 HD Audio (Line-in, Line-out, MIC, SPDIF) | Realtek ALC892 HD Audio (Line-in, Line-out, MIC, SPDIF) |
인터페이스 | Intel HD Audio | Intel HD Audio | |
확장 | PCIe | 1 PCIe x16 slot/1 PCIe x4 slot/1 PCIe x1 slot | 1 PCIe x16 slot/1 PCIe x4 slot/1 PCIe x1 slot |
확장 인터페이스 | PCIe | PCIe x16, PCIe x4, PCIe x1, Mini-PCIe, Express Card | PCIe x16, PCIe x4, PCIe x1, Mini-PCIe, Express Card |
폼 팩터 | 폼 팩터 | COM Express 2.1, Type 6 Pin-out | COM Express Compact R2.1, Type 6/Type 10 Pin-out |
그래픽스 | 트리플 디스플레이 | HDMI/DisplayPort/DVI, LVDS, VGA | HDMI/DisplayPort/DVI, LVDS, VGA |
I/O 인터페이스 | USB | 4 USB2.0 host, include 1 USB Client ; 4 USB3.0 | 4 USB2.0 host, include 1 USB Client ; 4 USB3.0 |
SATA | 맥스.전송 속도 | 6.0 Gb/s | 6.0 Gb/s |
온도 | 오퍼레이션 | 0 ~ 60℃ | 0 ~ 60℃ |
▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
제품 종류 | SOM-DB5800-00A2E | SOM-DB5800-U0A2E | |
호환 모델 | Advantech COM-Express Basic Modules (125 x 95 mm), COM-Express Compact Modules (95 x 95 mm) | Advantech COM-Express Basic Modules (125 x 95 mm), COM-Express Compact Modules (95 x 95 mm) and COM-Ultra | |
디스플레이 | LVDS | 18/24-bit single or dual channel | 18/24-bit single or dual channel |
이더넷 | 1 x Giga LAN | 1 x Giga LAN | |
LAN | 10/100/1000 Mbps Ethernet controller, supports Wake On LAN | 10/100/1000 Mbps Ethernet controller, supports Wake On LAN | |
오디오 | 칩셋 | Realtek ALC892 HD Audio (Line-in, Line-out, MIC, SPDIF) | Realtek ALC892 HD Audio (Line-in, Line-out, MIC, SPDIF) |
인터페이스 | Intel HD Audio | Intel HD Audio | |
확장 | PCIe | 1 PCIe x16 slot/1 PCIe x4 slot/1 PCIe x1 slot | 1 PCIe x16 slot/1 PCIe x4 slot/1 PCIe x1 slot |
확장 인터페이스 | PCIe | PCIe x16, PCIe x4, PCIe x1, Mini-PCIe, Express Card | PCIe x16, PCIe x4, PCIe x1, Mini-PCIe, Express Card |
폼 팩터 | 폼 팩터 | COM Express 2.1, Type 6 Pin-out | COM Express Compact R2.1, Type 6/Type 10 Pin-out |
그래픽스 | 트리플 디스플레이 | HDMI/DisplayPort/DVI, LVDS, VGA | HDMI/DisplayPort/DVI, LVDS, VGA |
I/O 인터페이스 | USB | 4 USB2.0 host, include 1 USB Client ; 4 USB3.0 | 4 USB2.0 host, include 1 USB Client ; 4 USB3.0 |
SATA | 맥스.전송 속도 | 6.0 Gb/s | 6.0 Gb/s |
온도 | 오퍼레이션 | 0 ~ 60℃ | 0 ~ 60℃ |
