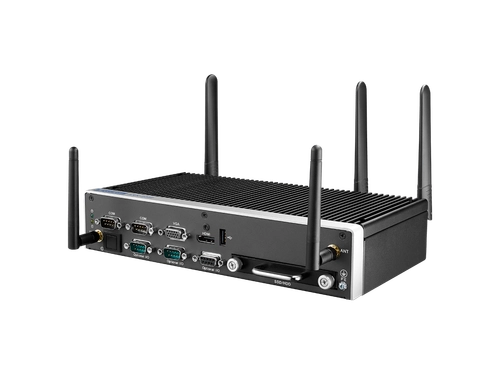

ARK-VH 시리즈: 차량용/감시카메라용 팬리스 임베디드 박스 PC
인텔 i7-6822EQ QC/ 인텔 i5-6442EQ QC SoC
LAN/USB/오디오/COM 및 온보드 GPS를 위한 견고한 연결
적층형 확장 설계, 애플리케이션용 옵션 확장 키트
차량 전원 점화 관리 기능을 갖춘 12/24VDC 차량 전원 입력 지원
다양성 커뮤니케이션 확장 가능, 예.앨런, 스완
내장형 어드밴텍 원격 관리 소프트웨어 Wise-PaaS/RMM
IEC 60721-3-5 5M3, MIL-STD-810G 방법 514.6에 따라 충격 및 진동 인증을 받았습니다.
안전 인증 UL, CCC, BSMI, CB, E-마크 (빨간색 없음)
▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
제품 종류 | ARK-2250V-S9A1E | ARK-2250V-U0A1E | |
이더넷 | LAN1 | 10/100/1000 Mbps Intel i219 GbE, support Wake On Lan | 10/100/1000 Mbps Intel i219 GbE, support Wake On Lan |
LAN2 | 10/100/1000 Mbps Intel I210 GbE, support Wake on LAN | 10/100/1000 Mbps Intel I210 GbE, support Wake on LAN | |
입력/출력 | GPIO | 4 x DI & 4 x DO w/ 1.5KV isolation, Input Voltage: 0 to 30 VDC, Output Current: Max. 500 mA per channel, On-state Voltage: 24 VDC nominal, open collector to 30 VDC | 4 x DI & 4 x DO w/ 1.5KV isolation, Input Voltage: 0 to 30 VDC, Output Current: Max. 500 mA per channel, On-state Voltage: 24 VDC nominal, open collector to 30 VDC |
캔버스 | Optional | Optional | |
USB | 3 x USB3.0 Type A | 3 x USB3.0 Type A | |
메모리 | 테크놀로지 | DDR4 2133MHz | DDR4 2133MHz |
맥스.용량 | 32 GB | 32 GB | |
소켓 | 2 x 260-pin SO-DIMM | 2 x 260-pin SO-DIMM | |
그래픽스 | 그래픽 엔진 | DirectX 11.3, OGL 4.4, OCL 2.1, Encode: H.264, MPEG2/4, VC1, WMV9, Decode: H.264, MPEG2, EHVC: H.265 | DirectX 11.3, OGL 4.4, OCL 2.1, Encode: H.264, MPEG2/4, VC1, WMV9, Decode: H.264, MPEG2, EHVC: H.265 |
HDMI | HDMI 1.4a for HD video playback, 1080P at 60Hz | HDMI 1.4a for HD video playback, 1080P at 60Hz | |
VGA | Up to 1920 x 1200 at 60 Hz | Up to 1920 x 1200 at 60 Hz | |
칩셋 | QM170 | QM170 | |
듀얼 디스플레이 | VGA + HDMI (Std.) or Dual HDMI (by project) | VGA + HDMI (Std.) or Dual HDMI (by project) | |
오디오 | 메인 시스템 | Realtek ALC888S, High Definition Audio. Line-out,Mic-in,Line-in | Realtek ALC888S, High Definition Audio. Line-out,Mic-in,Line-in |
I/O 인터페이스 | 시리얼 포트 | 3 x RS-232/422/485 port with auto flow control | 3 x RS-232/422/485 port with auto flow control |
환경 | 작동 중 진동 | IEC 60721-3-5 5M3, MIL-STD-810G Method 514.6 | IEC 60721-3-5 5M3, MIL-STD-810G Method 514.6 |
작동 중 충격 | IEC 60721-3-5 5M3, MIL-STD-810G Method 516.6 | IEC 60721-3-5 5M3, MIL-STD-810G Method 516.6 | |
상대 습도 | 95% @ 40° C (non-condensing) | 95% @ 40° C (non-condensing) | |
작동 온도 | With extended temperature peripherals: -20 ~ 70° C with 0.7m/s air flow | With extended temperature peripherals: -20 ~ 70° C with 0.7m/s air flow | |
보관 온도 | -40 ~ 85° C (-40 ~ 185° F) | -40 ~ 85° C (-40 ~ 185° F) | |
자격증 | EMC | CE, FCC Class B, CCC, BSMI | CE, FCC Class B, CCC, BSMI |
안전 인증 | UL, CCC, BSMI, CB, EMARK | UL, CCC, BSMI, CB, EMARK | |
확장 | 미니 PCIe | #1, Full-size Mini PCIe (SATA/PCIe/USB) w/external SIM socket, #2, Full-size Mini PCIe (PCIe/USB) w/external SIM socket, #3, M.2 2230 E key | #1, Full-size Mini PCIe (SATA/PCIe/USB) w/external SIM socket, #2, Full-size Mini PCIe (PCIe/USB) w/external SIM socket, #3, M.2 2230 E key |
프로세서 | 주파수 | 1.9 GHz | 2.0 GHz |
코어 넘버 | 4 | 4 | |
중앙처리장치 | Intel i5-6442EQ QC SoC | Intel i7-6822EQ QC SoC | |
L2 캐시 | 6 MB | 8 MB | |
바이오스 | AMI EFI | AMI EFI | |
기계식 | 컨스트럭션 | Aluminum housing | Aluminum housing |
마운팅 | Wall mounting kit | Wall mounting kit | |
치수 | 260 x 73 x 160.2mm | 260 x 73 x 160.2mm | |
무게 | 3.2 Kg | 3.2 Kg | |
스토리지 | mSATA | 1 x full size mSATA socket (Mini PCIe #1) | 1 x full size mSATA socket (Mini PCIe #1) |
2.5인치 하드 디스크/SSD | 1 x 2.5" SATA drive bay | 1 x 2.5" SATA drive bay | |
소프트웨어 지원 | 마이크로소프트 윈도 | Win7, WES7, Win8, WSE8, Win10 | Win7, WES7, Win8, WSE8, Win10 |
리눅스 | Support by project | Support by project | |
기타 | GPS | On board standalone GPS, support GPS, GLONASS, GALILEO , BeiDou and QZSS signals | On board standalone GPS, support GPS, GLONASS, GALILEO , BeiDou and QZSS signals |
G-센서 | On board high resolution G-Sensor, up to 13-bit resolution at ± 16g | On board high resolution G-Sensor, up to 13-bit resolution at ± 16g | |
TPM | TPM2.0 (Infineon SLB9665) | TPM2.0 (Infineon SLB9665) | |
파워 | 전원 유형 | ATX | ATX |
입력 전압 | 12/24VDC with E-Mark certification | 12/24VDC with E-Mark certification | |
전원 점화 관리 | Selectable boot-up & shut-down voltage, on/off delay time | Selectable boot-up & shut-down voltage, on/off delay time | |
격리 | 1.5KV Isolated | 1.5KV Isolated | |
소비량 | TBD | TBD | |
▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
제품 종류 | ARK-2250V-S9A1E | ARK-2250V-U0A1E | |
이더넷 | LAN1 | 10/100/1000 Mbps Intel i219 GbE, support Wake On Lan | 10/100/1000 Mbps Intel i219 GbE, support Wake On Lan |
LAN2 | 10/100/1000 Mbps Intel I210 GbE, support Wake on LAN | 10/100/1000 Mbps Intel I210 GbE, support Wake on LAN | |
입력/출력 | GPIO | 4 x DI & 4 x DO w/ 1.5KV isolation, Input Voltage: 0 to 30 VDC, Output Current: Max. 500 mA per channel, On-state Voltage: 24 VDC nominal, open collector to 30 VDC | 4 x DI & 4 x DO w/ 1.5KV isolation, Input Voltage: 0 to 30 VDC, Output Current: Max. 500 mA per channel, On-state Voltage: 24 VDC nominal, open collector to 30 VDC |
캔버스 | Optional | Optional | |
USB | 3 x USB3.0 Type A | 3 x USB3.0 Type A | |
메모리 | 테크놀로지 | DDR4 2133MHz | DDR4 2133MHz |
맥스.용량 | 32 GB | 32 GB | |
소켓 | 2 x 260-pin SO-DIMM | 2 x 260-pin SO-DIMM | |
그래픽스 | 그래픽 엔진 | DirectX 11.3, OGL 4.4, OCL 2.1, Encode: H.264, MPEG2/4, VC1, WMV9, Decode: H.264, MPEG2, EHVC: H.265 | DirectX 11.3, OGL 4.4, OCL 2.1, Encode: H.264, MPEG2/4, VC1, WMV9, Decode: H.264, MPEG2, EHVC: H.265 |
HDMI | HDMI 1.4a for HD video playback, 1080P at 60Hz | HDMI 1.4a for HD video playback, 1080P at 60Hz | |
VGA | Up to 1920 x 1200 at 60 Hz | Up to 1920 x 1200 at 60 Hz | |
칩셋 | QM170 | QM170 | |
듀얼 디스플레이 | VGA + HDMI (Std.) or Dual HDMI (by project) | VGA + HDMI (Std.) or Dual HDMI (by project) | |
오디오 | 메인 시스템 | Realtek ALC888S, High Definition Audio. Line-out,Mic-in,Line-in | Realtek ALC888S, High Definition Audio. Line-out,Mic-in,Line-in |
I/O 인터페이스 | 시리얼 포트 | 3 x RS-232/422/485 port with auto flow control | 3 x RS-232/422/485 port with auto flow control |
환경 | 작동 중 진동 | IEC 60721-3-5 5M3, MIL-STD-810G Method 514.6 | IEC 60721-3-5 5M3, MIL-STD-810G Method 514.6 |
작동 중 충격 | IEC 60721-3-5 5M3, MIL-STD-810G Method 516.6 | IEC 60721-3-5 5M3, MIL-STD-810G Method 516.6 | |
상대 습도 | 95% @ 40° C (non-condensing) | 95% @ 40° C (non-condensing) | |
작동 온도 | With extended temperature peripherals: -20 ~ 70° C with 0.7m/s air flow | With extended temperature peripherals: -20 ~ 70° C with 0.7m/s air flow | |
보관 온도 | -40 ~ 85° C (-40 ~ 185° F) | -40 ~ 85° C (-40 ~ 185° F) | |
자격증 | EMC | CE, FCC Class B, CCC, BSMI | CE, FCC Class B, CCC, BSMI |
안전 인증 | UL, CCC, BSMI, CB, EMARK | UL, CCC, BSMI, CB, EMARK | |
확장 | 미니 PCIe | #1, Full-size Mini PCIe (SATA/PCIe/USB) w/external SIM socket, #2, Full-size Mini PCIe (PCIe/USB) w/external SIM socket, #3, M.2 2230 E key | #1, Full-size Mini PCIe (SATA/PCIe/USB) w/external SIM socket, #2, Full-size Mini PCIe (PCIe/USB) w/external SIM socket, #3, M.2 2230 E key |
프로세서 | 주파수 | 1.9 GHz | 2.0 GHz |
코어 넘버 | 4 | 4 | |
중앙처리장치 | Intel i5-6442EQ QC SoC | Intel i7-6822EQ QC SoC | |
L2 캐시 | 6 MB | 8 MB | |
바이오스 | AMI EFI | AMI EFI | |
기계식 | 컨스트럭션 | Aluminum housing | Aluminum housing |
마운팅 | Wall mounting kit | Wall mounting kit | |
치수 | 260 x 73 x 160.2mm | 260 x 73 x 160.2mm | |
무게 | 3.2 Kg | 3.2 Kg | |
스토리지 | mSATA | 1 x full size mSATA socket (Mini PCIe #1) | 1 x full size mSATA socket (Mini PCIe #1) |
2.5인치 하드 디스크/SSD | 1 x 2.5" SATA drive bay | 1 x 2.5" SATA drive bay | |
소프트웨어 지원 | 마이크로소프트 윈도 | Win7, WES7, Win8, WSE8, Win10 | Win7, WES7, Win8, WSE8, Win10 |
리눅스 | Support by project | Support by project | |
기타 | GPS | On board standalone GPS, support GPS, GLONASS, GALILEO , BeiDou and QZSS signals | On board standalone GPS, support GPS, GLONASS, GALILEO , BeiDou and QZSS signals |
G-센서 | On board high resolution G-Sensor, up to 13-bit resolution at ± 16g | On board high resolution G-Sensor, up to 13-bit resolution at ± 16g | |
TPM | TPM2.0 (Infineon SLB9665) | TPM2.0 (Infineon SLB9665) | |
파워 | 전원 유형 | ATX | ATX |
입력 전압 | 12/24VDC with E-Mark certification | 12/24VDC with E-Mark certification | |
전원 점화 관리 | Selectable boot-up & shut-down voltage, on/off delay time | Selectable boot-up & shut-down voltage, on/off delay time | |
격리 | 1.5KV Isolated | 1.5KV Isolated | |
소비량 | TBD | TBD | |
