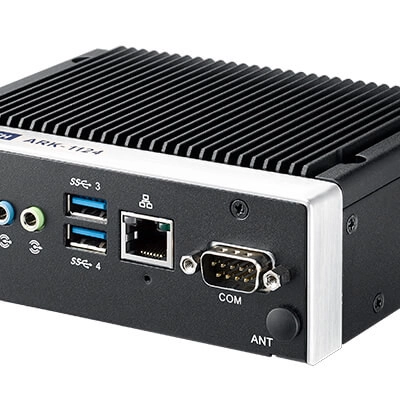

ARK-1000 시리즈: 초슬림 팬리스 임베디드 박스 PC
인텔 아톰® E3940 쿼드 코어 SoC 터보 버스트 최대 1.8GHz
전면 베젤에 필수 I/O 포트가 있는 DIN 레일 시스템
2.5K VDC에 대한 보호 기능을 갖춘 절연 인텔 GbE 및 COM
2.5K VDC에 대한 보호 기능을 갖춘 분리형 8비트 GPIO (4DI/4DO)
12V ~ 28V 광범위한 전원 입력
4K HDMI 1개와 VGA 1개가 탑재된 독립형 듀얼 디스플레이
나노 SIM 홀더가 있는 풀사이즈 MPCIe 1개 및 와이파이용 M.2 2230 1개
mSATA 및 2.5인치 SATA 스토리지 디바이스 1개
RED 인증 없음
▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
프로세서 | 중앙처리장치 | Intel Atom E3940 Quad Core Soc |
코어 넘버 | 4 | |
주파수 | 1.6 GHz, turbo burst 1.8GHz | |
바이오스 | AMI EFI 128Mbit | |
메모리 | 테크놀로지 | DDR3L 1866 MHz |
맥스.용량 | 8 GB | |
소켓 | 2 x 204-pin SO-DIMM, 2 x 4GB or 1 x 8GB memory | |
ECC 지원 | No | |
그래픽스 | 칩셋 | Intel HD Graphics 500, CPU integrated |
그래픽 엔진 | Gen9 Low Power; 18 Execution Units Media Codec Supported: H.264, MPEG2, MVC, VC-1, WMV9, H.265 / HEVC, VP8, JPEG / MJPEG, 3D HW Acceleration: OpenGL 4.4, DirectX* 12, OpenCL* 2.0 | |
HDMI | 1 | |
VGA | 1 | |
듀얼 디스플레이 | VGA + HDMI (Std.) or Dual HDMI (by project) | |
오디오 | 메인 시스템 | Realtek ALC888S, High Definition Audio, Line-out, Mic-in |
이더넷 | 컨트롤러 | 2 |
LAN1 | 10/100/1000 Mbps Intel I210-IT GbE, support Wake on LAN | |
LAN2 | 10/100/1000 Mbps Intel I210-IT GbE, support Wake on LAN | |
I/O 인터페이스 | 시리얼 포트 | 1 x 2.5K VDC Isolated RS-232/422/485 (default RS-485). 1 x 2.5K VDC Isolated RS-422/485 (default RS-485) |
일련번호 | 2 | |
USB 인터페이스 | 4 x USB 3.0, 1 x USB 2.0 | |
USB2.0 | 1 | |
USB3.0 | 4 | |
GPIO | 8-bit | |
확장 | 미니 PCI 익스프레스 | 1 |
미니 파이 #1 | 1 x full-size mPCIe for WLAN/WWAN with nano SIM holder | |
M.2 | 1 | |
기타 | 워치독 타이머 | 255 levels timer interval, setup by software |
TPM | Infineon SLB9665XQ 2.0 | |
스토리지 | mSATA | 1 x Full-size mSATA (*share with mPCIe slot) |
2.5인치 하드 디스크/SSD | 1 x 2.5" SATAIII Drive bay (compatible with 15mm height) | |
소프트웨어 지원 | 마이크로소프트 윈도 | Windows 10 |
리눅스 | Support by project | |
파워 | 전원 유형 | AT/ATX |
입력 전압 | 12 ~ 28 VDC | |
전원 어댑터 | AC to DC, 60W (Optional) | |
소비량 | TBD | |
기계식 | 컨스트럭션 | Aluminum housing |
마운팅 | DIN-rail/Wall Mount | |
치수 | 60 x 158 x 114 mm (2.34” x 6.22” x 4.49”) | |
무게 | 1.5 kg (3.3lb) | |
환경 | 작동 온도 | With extended temp. peripherals: -30 ~ 60 °C (-22 ~ 140 °F) with 0.7 m/s air flow. With 2.5 inch hard disk: 0 ~ 40 °C (32 ~ 104 °F) with 0.7 m/s air flow |
보관 온도 | -40 ~ 85° C (-40 ~ 185° F) | |
상대 습도 | 95% @ 40° C (non-condensing) | |
작동 중 진동 | With SSD: 3 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis | |
작동 중 충격 | With SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration | |
자격증 | EMC | CE/FCC Class B, CCC, BSMI |
안전 인증 | UL, CB, CCC, BSMI |
▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
프로세서 | 중앙처리장치 | Intel Atom E3940 Quad Core Soc |
코어 넘버 | 4 | |
주파수 | 1.6 GHz, turbo burst 1.8GHz | |
바이오스 | AMI EFI 128Mbit | |
메모리 | 테크놀로지 | DDR3L 1866 MHz |
맥스.용량 | 8 GB | |
소켓 | 2 x 204-pin SO-DIMM, 2 x 4GB or 1 x 8GB memory | |
ECC 지원 | No | |
그래픽스 | 칩셋 | Intel HD Graphics 500, CPU integrated |
그래픽 엔진 | Gen9 Low Power; 18 Execution Units Media Codec Supported: H.264, MPEG2, MVC, VC-1, WMV9, H.265 / HEVC, VP8, JPEG / MJPEG, 3D HW Acceleration: OpenGL 4.4, DirectX* 12, OpenCL* 2.0 | |
HDMI | 1 | |
VGA | 1 | |
듀얼 디스플레이 | VGA + HDMI (Std.) or Dual HDMI (by project) | |
오디오 | 메인 시스템 | Realtek ALC888S, High Definition Audio, Line-out, Mic-in |
이더넷 | 컨트롤러 | 2 |
LAN1 | 10/100/1000 Mbps Intel I210-IT GbE, support Wake on LAN | |
LAN2 | 10/100/1000 Mbps Intel I210-IT GbE, support Wake on LAN | |
I/O 인터페이스 | 시리얼 포트 | 1 x 2.5K VDC Isolated RS-232/422/485 (default RS-485). 1 x 2.5K VDC Isolated RS-422/485 (default RS-485) |
일련번호 | 2 | |
USB 인터페이스 | 4 x USB 3.0, 1 x USB 2.0 | |
USB2.0 | 1 | |
USB3.0 | 4 | |
GPIO | 8-bit | |
확장 | 미니 PCI 익스프레스 | 1 |
미니 파이 #1 | 1 x full-size mPCIe for WLAN/WWAN with nano SIM holder | |
M.2 | 1 | |
기타 | 워치독 타이머 | 255 levels timer interval, setup by software |
TPM | Infineon SLB9665XQ 2.0 | |
스토리지 | mSATA | 1 x Full-size mSATA (*share with mPCIe slot) |
2.5인치 하드 디스크/SSD | 1 x 2.5" SATAIII Drive bay (compatible with 15mm height) | |
소프트웨어 지원 | 마이크로소프트 윈도 | Windows 10 |
리눅스 | Support by project | |
파워 | 전원 유형 | AT/ATX |
입력 전압 | 12 ~ 28 VDC | |
전원 어댑터 | AC to DC, 60W (Optional) | |
소비량 | TBD | |
기계식 | 컨스트럭션 | Aluminum housing |
마운팅 | DIN-rail/Wall Mount | |
치수 | 60 x 158 x 114 mm (2.34” x 6.22” x 4.49”) | |
무게 | 1.5 kg (3.3lb) | |
환경 | 작동 온도 | With extended temp. peripherals: -30 ~ 60 °C (-22 ~ 140 °F) with 0.7 m/s air flow. With 2.5 inch hard disk: 0 ~ 40 °C (32 ~ 104 °F) with 0.7 m/s air flow |
보관 온도 | -40 ~ 85° C (-40 ~ 185° F) | |
상대 습도 | 95% @ 40° C (non-condensing) | |
작동 중 진동 | With SSD: 3 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis | |
작동 중 충격 | With SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration | |
자격증 | EMC | CE/FCC Class B, CCC, BSMI |
안전 인증 | UL, CB, CCC, BSMI |
