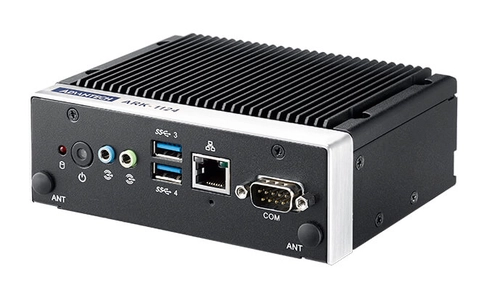

ARK-1000 시리즈: 초슬림 팬리스 임베디드 박스 PC
인텔 아톰® X6413e 쿼드 코어 및 셀러론® N6210 DC SoC
전면 베젤에 필수 I/O 포트가 있는 DIN 레일 시스템
인텔 기가비트 2개 및 RS-232/422/485 2개
4K HDMI 1개와 4K DP 1개가 탑재된 독립형 듀얼 디스플레이
USB 3.2 2개 및 USB 2.0 2개, 보안 동글용 내장 USB2.0 1개
나노 SIM 홀더가 있는 M.2 2280 B 키 1개, M.2 2230 E 키 1개, 풀사이즈 MPCIe 1개
mSATA 및 2.5인치 SATA 스토리지 디바이스 1개
12V ~ 28V 광범위한 전원 입력, -40 ~ 60°C 및 -20 ~ 60°C 확장된 작동 온도
RED 인증 없음
▶ 제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
제품 종류 | ARK-1221L-S5A1 | ARK-1221L-S2A1 | ARK-1221L-S5A1U | |
프로세서 | 중앙처리장치 | Intel AtomTM x6413E | Intel Celeron N6210 | Intel Atom x6413E |
코어 넘버 | 4 | 2 | 4 | |
주파수 | 1.5GHz | 1.2 GHz | 1.5GHz | |
바이오스 | AMI EFI 256 Mbit | AMI EFI 256 Mbit | AMI EFI 256 Mbit | |
메모리 | 테크놀로지 | DDR4 3200 MHz | DDR4 3200 MHz | DDR4 3200 MHz |
맥스.용량 | 32 GB | 32 GB | 32 GB | |
소켓 | 2 x 260-pin SO-DIMM | 2 x 260-pin SO-DIMM | 2 x 260-pin SO-DIMM | |
ECC 지원 | No | No | No | |
그래픽스 | HDMI | 1 | 1 | 1 |
디스플레이 포트 | 1 | 1 | 1 | |
듀얼 디스플레이 | HDMI + DP | HDMI + DP | HDMI + DP | |
이더넷 | 컨트롤러 | 2 | 2 | 2 |
LAN1 | 10/100/1000/2500 Mbps Intel i225 GbE, support Wake On LAN | 10/100/1000/2500 Mbps Intel i225 GbE, support Wake On LAN | 10/100/1000/2500 Mbps Intel i225 GbE, support Wake On LAN | |
LAN2 | 10/100/1000/2500 Mbps Intel i225 GbE, support Wake On LAN | 10/100/1000/2500 Mbps Intel i225 GbE, support Wake On LAN | 10/100/1000/2500 Mbps Intel i225 GbE, support Wake On LAN | |
오디오 | 메인 시스템 | Realtek ALC888S, High Definition Audio, Line-out, Mic-in | Realtek ALC888S, High Definition Audio, Line-out, Mic-in | Realtek ALC888S, High Definition Audio, Line-out, Mic-in |
I/O 인터페이스 | 시리얼 포트 | 2 x RS-232/422/485 port with auto flow control | 2 x RS-232/422/485 port with auto flow control | 2 x RS-232/422/485 port with auto flow control |
일련번호 | 2 | 2 | 2 | |
USB 인터페이스 | 2 x USB3.2, 2 x USB2.0, 1 x internal USB2.0 for security dongle | 2 x USB3.2, 2 x USB2.0, 1 x internal USB2.0 for security dongle | 2 x USB3.2, 2 x USB2.0, 1 x internal USB2.0 for security dongle | |
USB2.0 | 1 | 1 | 1 | |
GPIO | 8-bit | 8-bit | 8-bit | |
USB3.0 | 2 | 2 | 2 | |
확장 | 미니 PCI 익스프레스 | 1 | 1 | 1 |
미니 파이 #1 | 1 x Full-size | 1 x Full-size | 1 x Full-size | |
M.2 | 2 | 2 | 2 | |
CAN 버스 | 1 | 1 | 1 | |
기타 | 워치독 타이머 | 255 levels timer interval, setup by software | 255 levels timer interval, setup by software | 255 levels timer interval, setup by software |
TPM | Optional AMO-I029 | Optional AMO-I029 | Optional AMO-I029 | |
스토리지 | mSATA | 1 x Full-size (support either mSATA or miniPCIe) | 1 x Full-size (support either mSATA or miniPCIe) | 1 x Full-size (support either mSATA or miniPCIe) |
2.5인치 하드 디스크/SSD | 1 x 2.5" SATAIII Drive bay (compatible with 15mm height) | 1 x 2.5" SATAIII Drive bay (compatible with 15mm height) | 1 x 2.5" SATAIII Drive bay (compatible with 15mm height) | |
소프트웨어 지원 | 마이크로소프트 윈도 | Windows 10 | Windows 10 | Windows 10 |
리눅스 | Ubuntu 20.04 | Ubuntu 20.04 | Ubuntu 20.04 | |
파워 | 전원 유형 | AT/ATX | AT / ATX | AT / ATX |
입력 전압 | 12 ~ 28 VDC | 12 ~ 28 VDC | 12 ~ 28 VDC | |
전원 어댑터 | AC to DC 24V/2.5A 60W (Optional) | AC to DC 24V/2.5A 60W (Optional) | AC to DC 24V/2.5A 60W (Optional) | |
전력 소비량 | 맥스. | 18.96W (Full loading) | - | 18.96W (Full loading) |
전형적인 | 9.6W (OS idle mode) | - | 9.6W (OS idle mode) | |
기계식 | 컨스트럭션 | Aluminum housing | Aluminum housing | Aluminum housing |
치수 | 60 x 158 x 114 mm (2.34” x 6.22” x 4.49”) | 60 x 158 x 114 mm (2.34” x 6.22” x 4.49”) | 60 x 158 x 114 mm (2.34” x 6.22” x 4.49”) | |
마운팅 | DIN-rail/Wall Mount | DIN-rail/Wall Mount | DIN-rail/Wall Mount | |
무게 | 1.5 kg (3.3lb) | 1.5 kg (3.3lb) | 1.5 kg (3.3lb) | |
환경 | 상대 습도 | 95% @ 40° C (non-condensing) | 95% @ 40° C (non-condensing) | 95% @ 40° C (non-condensing) |
작동 중 진동 | With SSD: 3 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis | With SSD: 3 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis | With SSD: 3 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis | |
작동 온도 | -40~60°C | -20 ~ 60° C | -40~60°C | |
작동 중 충격 | With SSD/mSATA: 30G | With SSD/mSATA: 30G | With SSD/mSATA: 30G | |
보관 온도 | - 40 ~ 85° C (-40 ~185° F) | -40 ~ 85° C (-40 ~ 185° F) | -40 ~ 85° C (-40 ~ 185° F) | |
자격증 | EMC | CE, FCC Class B, CCC, BSMI | CE/FCC Class B, CCC, BSMI | CE/FCC Class B, CCC, BSMI |
안전 인증 | CB, UL, CCC, BSMI | CB, UL, CCC, BSMI | CB, UL, CCC, BSMI | |
